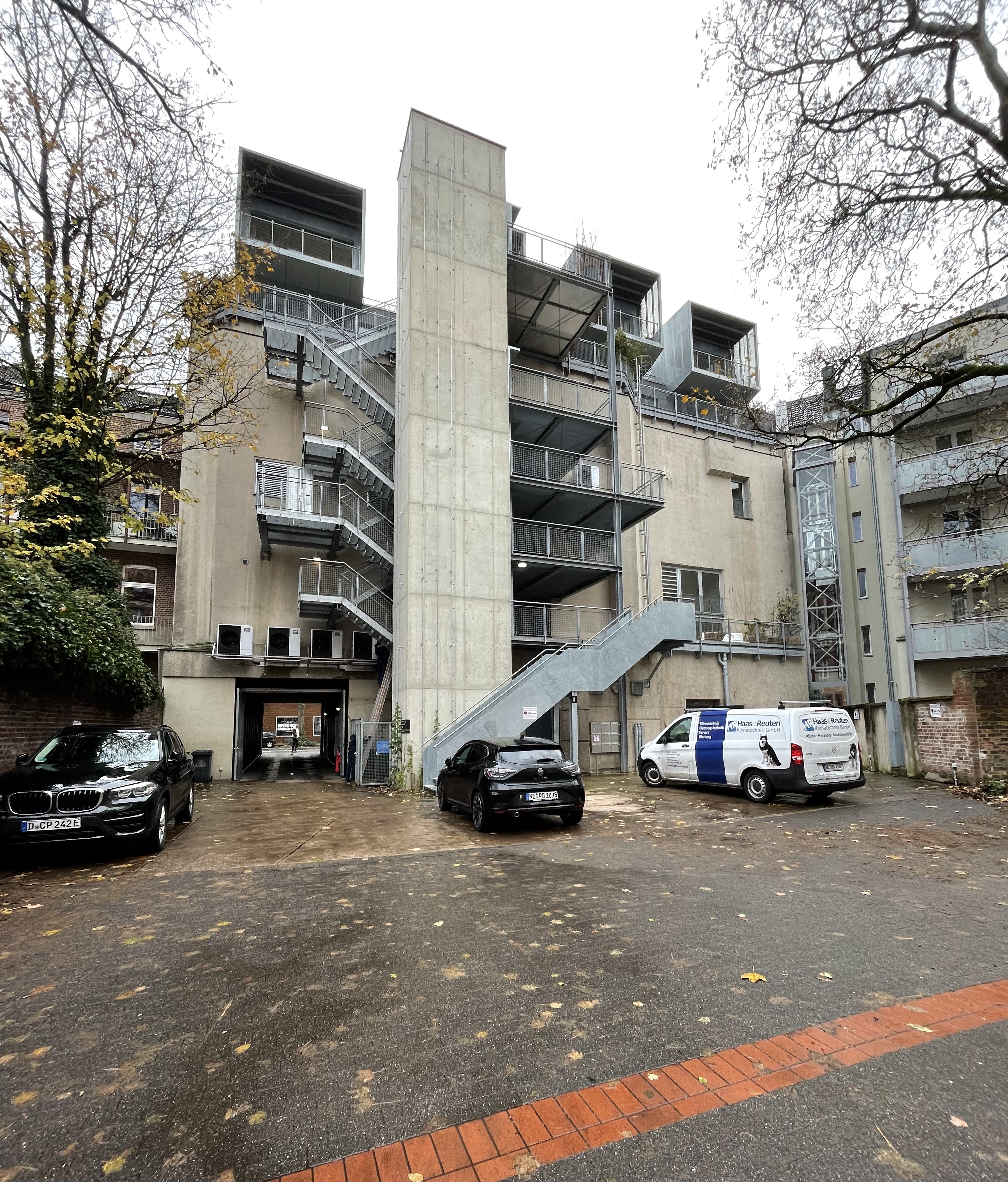

Der Bilker Bunker, ein denkmalgeschütztes ehemaliges Luftschutzgebäude in Düsseldorf, wurde zu einer gemeinnützigen Kulturinstitution und Wohnanlage umgebaut. Das Heiz- und Kühlsystem wurde dabei speziell auf die Herausforderungen des Gebäudes zugeschnitten.

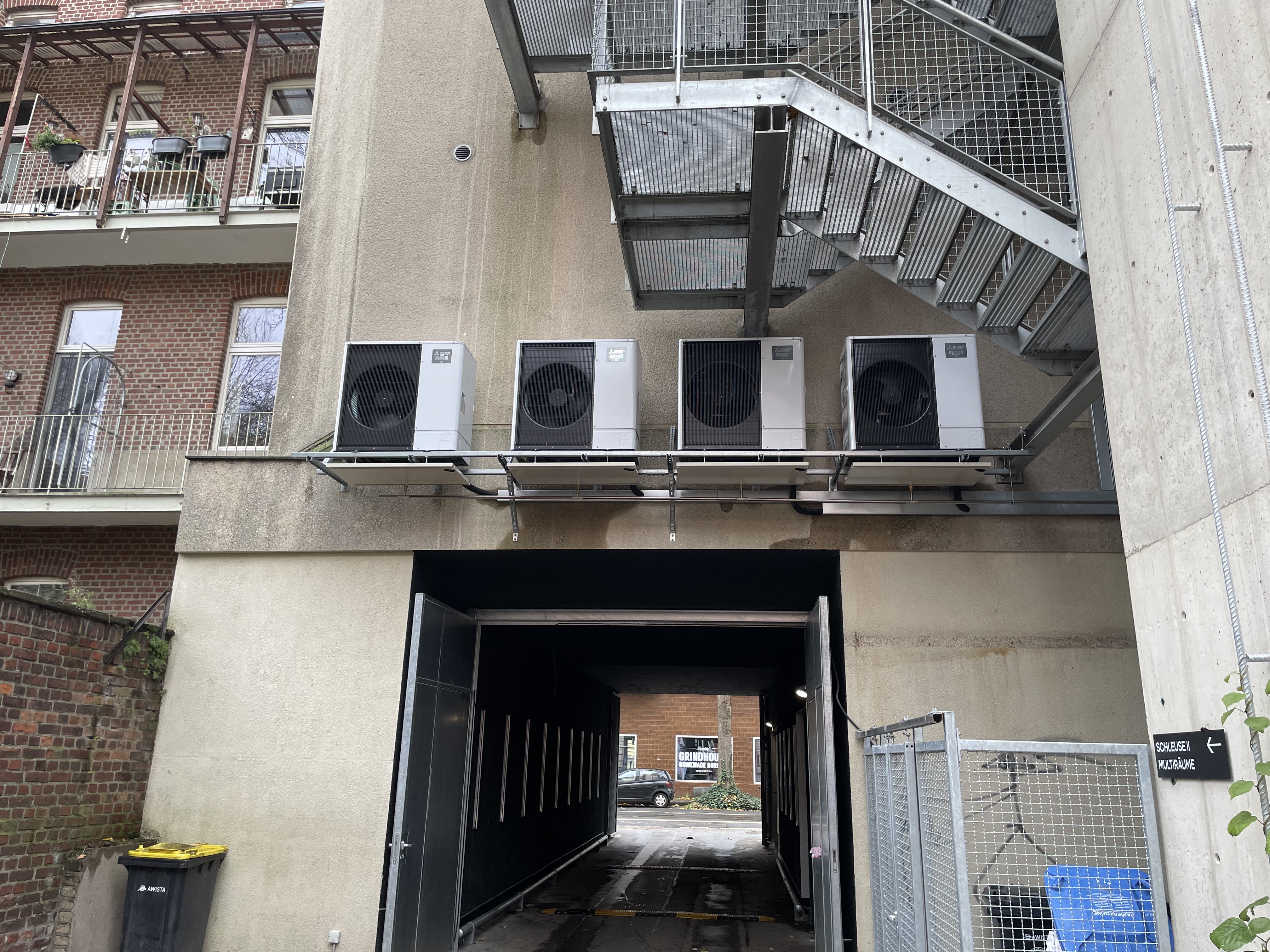

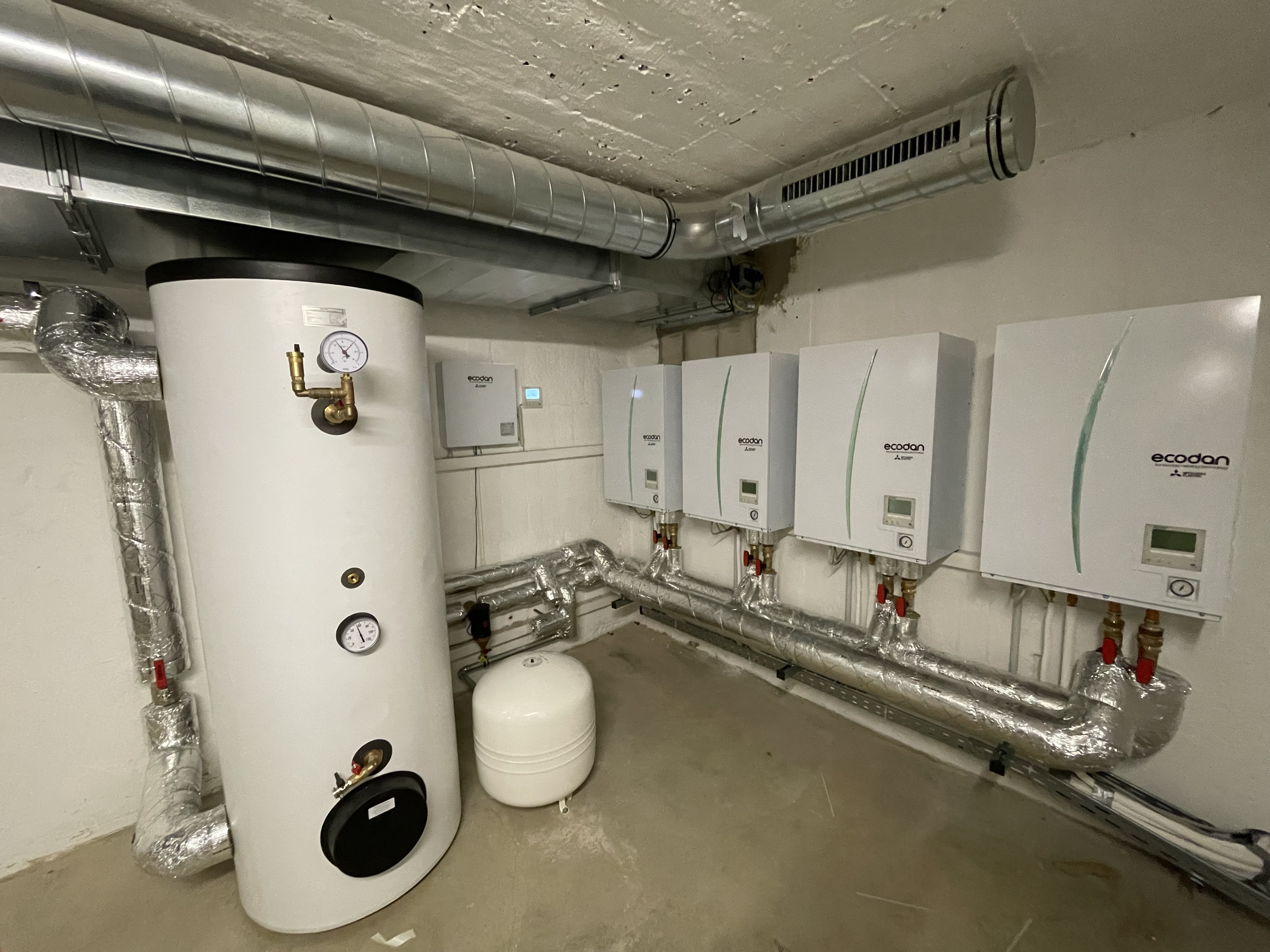

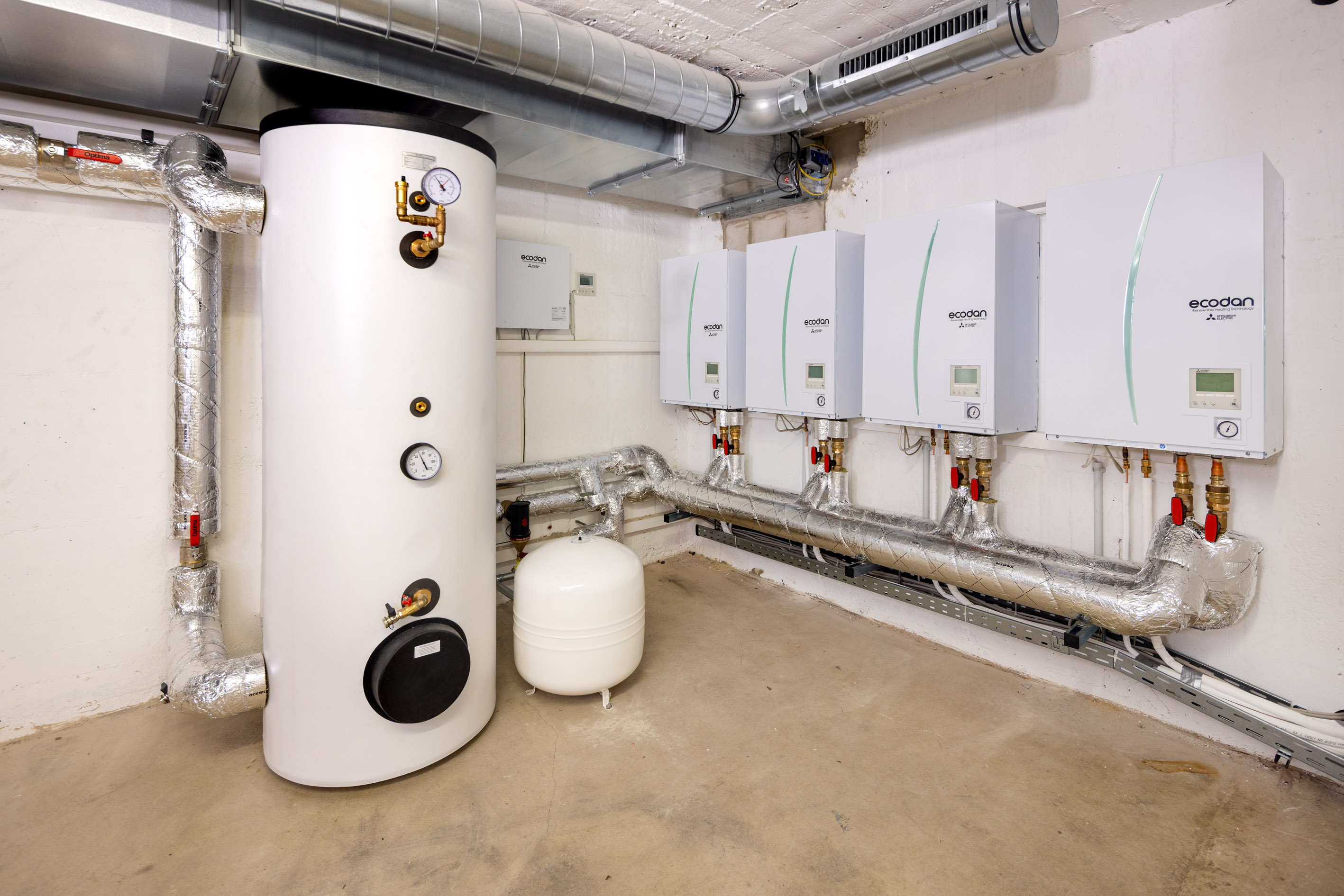

Zur Beheizung des Bunkers kommt eine 4er-Kaskade aus Mitsubishi Electric Luft-Wasser-Wärmepumpen mit einer Nennwärmeleistung von jeweils 14 kW zum Einsatz. Diese versorgt die rund 2.300 m² große Fläche, die auf sieben Etagen verteilt ist, über Rippenrohr-Heizkörper, die aufgrund ihrer Optik perfekt zum Charakter des Bunkers passen. Die Kaskadenanordnung bietet hohe Effizienz und Betriebssicherheit, da die einzelnen Geräte auch im Teillastbetrieb effizient arbeiten und bei Wartungsbedarf Redundanz bieten. Die Wärmepumpen arbeiten monovalent, also vollständig ohne Unterstützung durch elektrische Heizstäbe oder andere Wärmeerzeuger.

Für die fünf neu errichteten Maisonette-Wohnungen auf dem Dach des Bunkers, mit einer Gesamtwohnfläche von 670 m², wurde eine 2er-Kaskade aus reversiblen Luft-Wasser-Wärmepumpen mit jeweils 12 kW Heiz- und Kühlleistung installiert. Die Wärmeverteilung erfolgt über eine Fußbodenheizung, die im Winter für wohlige Wärme und im Sommer für eine effektive Kühlung sorgt. Dabei wird kühles Wasser durch die Fußbodenheizung geleitet, was eine indirekte Temperatursenkung in den Räumen bewirkt.

Die Wärmepumpen sind so konzipiert, dass sie auch bei extrem niedrigen Außentemperaturen bis zu -30 °C eine zuverlässige Heizleistung erbringen. Dank dieser modernen Lösung konnte eine zukunftsfähige und effiziente Wärme- und Kälteversorgung realisiert werden, die fossile Energieträger vollständig ersetzt.
